UVW自动对位平台

UVW自动对位平台

  • 所属分类: 对位平台
  • 浏览次数:
  • 发布日期: 2022-03-05 09:15:24
详细介绍:

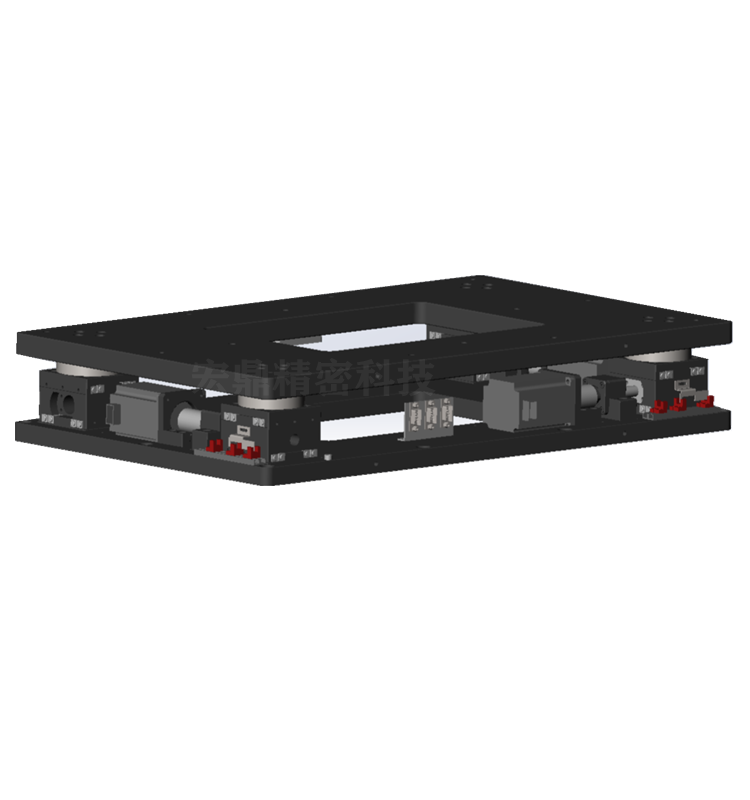

对位平台  XXY-4060

● 超薄型、小体积、高精度

● 自动对位平台也称为UVW对位平台

● 中空结构设计,方便客户结构空间应用
● 在各运动轨道加入润滑系统,提高纠偏对位平台使用的寿命及精度
● 材料表面硬质氧化处理,有效预防变型,大幅提升使用寿命
● 实行激光干涉仪全检,保证滑台出厂精度与质量

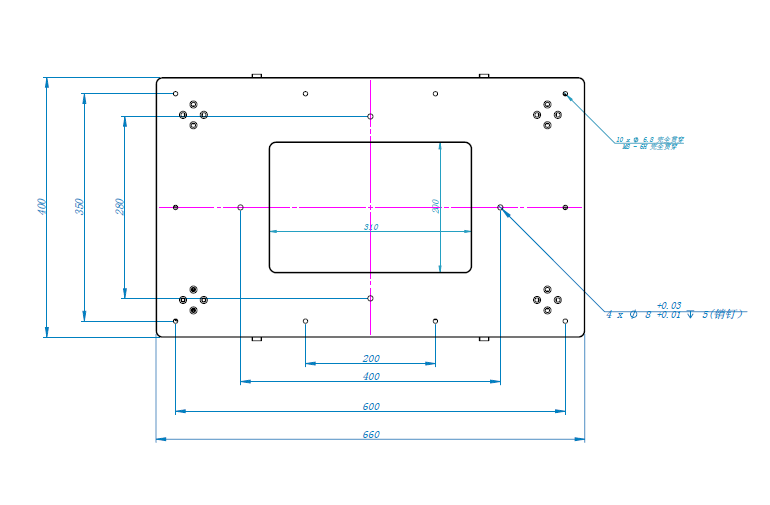

                                            产品尺寸规格
产品尺寸(mm)上台面 400*660
下台面 400*660

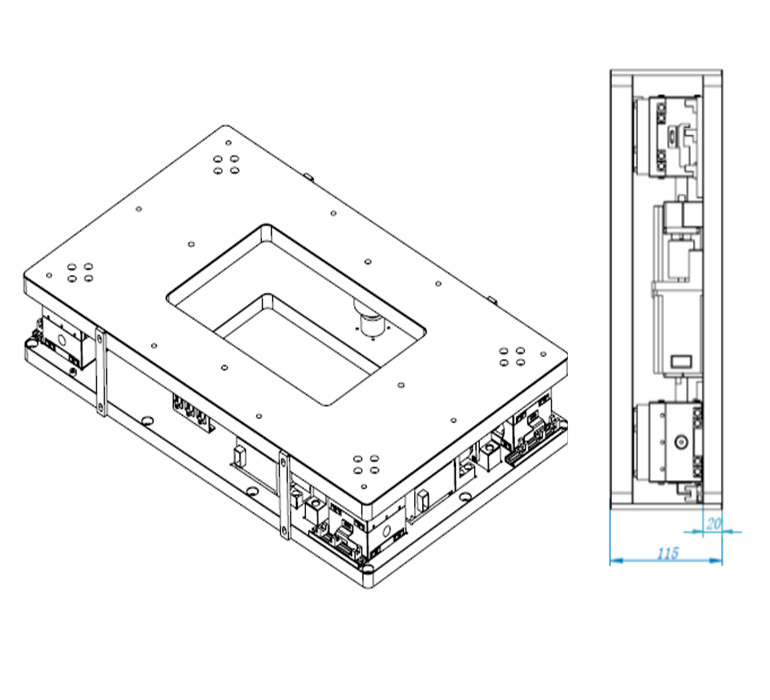

高    度 115
平台级别(U P)P级/U级
重复定位精度(mm)±0.003/±0.0015
行程(mm)±15
旋转角度( ° ±3°
丝杆直径(mm)∅12
丝杆导程(mm)2
线性导轨VR3
平面度(mm)±0.025
水平负载(KG)100
本体材质铝合金
表面处理阴极亮黑
本体重量(KG)60±2%
马达类型两相步进马达 42/57框
驱动器类型两相步进驱动器
感应器类型松下/NPN
