40系列-XYθ平台

40系列-XYθ平台

  • 所属分类: XYθ平台
  • 浏览次数:
  • 发布日期: 2021-03-26 13:59:41
详细介绍:

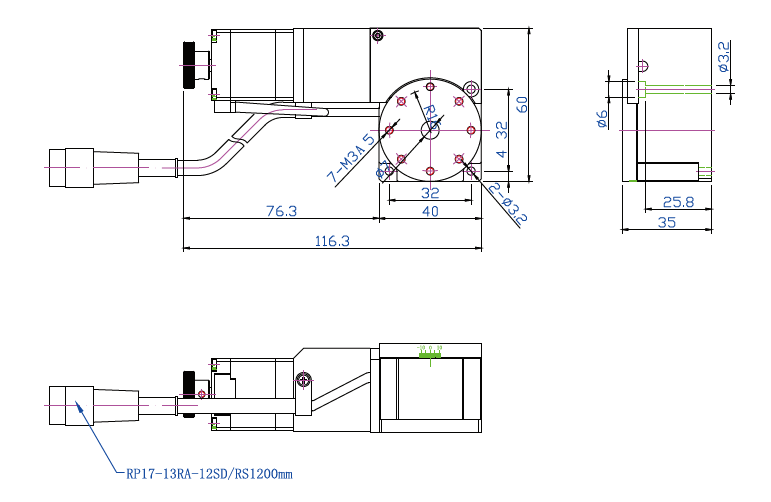

 电动滑台  HD40-15L-M2/M5

● 超薄型、小体积、高精度

● 电动微调台一体式结构设计,避免安装导轨导致的韧性公差

● 在各运动轨道加入润滑系统,提高自动对位平台使用的寿命及精度

● 采用SUS440C-无电解镀镍 ,有效预防变型,大幅提升使用寿命

● 实行激光干涉仪全检,保证滑台出厂精 度与质量


产品型号                         HD40-15L-M2/M5
结构规格台面尺寸(mm)                                  40*40
移动行程(mm)                                   ±7.5
传动方式                                滚珠丝杆
丝杆规格                                 ∅0601
导轨类型                          一体V型槽滚珠
精度等级                                  P/N
产品材质                          不锈钢电解镀镍
本体重量                                0.5KG
精度规格解析度Full/Half                               2um/1um
最高速度(全步级)                              20mm/s
重复定位精度                        ±0.5um/±1um
负载(KG)                                3
平行度                            10um
电气规格马达类别                           2相/5相
品牌                          东方/信浓
步进角°                           1.8/0.72
感应器原点感应器                              有
限位感应器                              有
电源电压                           DC24V
电源出线                   日本广濑CN-RPI2S-3
