60系列-XY电动滑台

您的当前位置: 首 页 >> 产品 >> XYθ平台

60系列-XY电动滑台

  • 所属分类:XYθ平台

  • 点击次数:
  • 发布日期:2021/10/23
  • 在线询价
  • 详细介绍

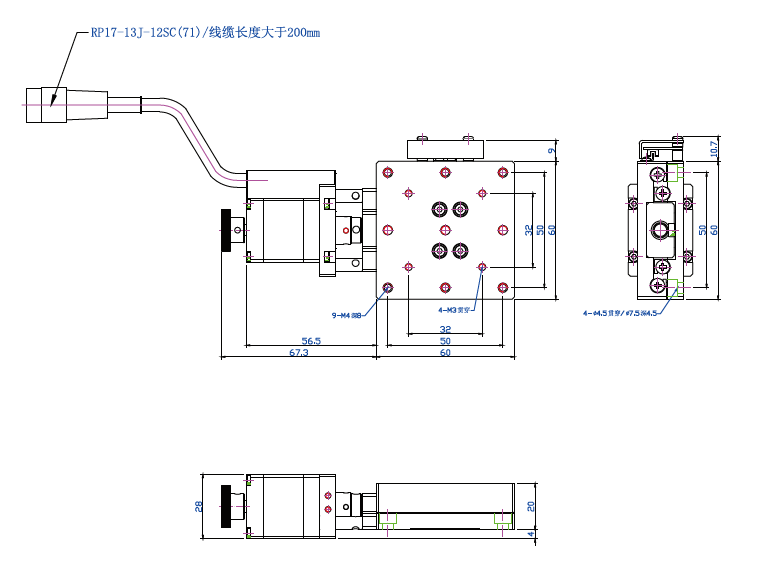

 电动滑台  HD60-15L-M2/M5

● 超薄型、小体积、高精度

● XYR电动滑台一体式结构设计,避免安装导轨导致的韧性公差

● 在各运动轨道加入润滑系统,提高对位平台使用的寿命及精度

● 采用SUS440C-无电解镀镍 ,有效预防变型,大幅提升使用寿命

● 实行激光干涉仪全检,保证滑台出厂精 度与质量


产品型号HD60-15L-M2/M5HD60-20L-M2/M5HD60-30L-M2/M5HD60-50L-M2/M5
结构规格台面尺寸(mm)

         60*60

       60*60     60*70        60*80
移动行程(mm)          ±7.5        ±10       ±15          ±25
传动方式                                                   滚珠丝杆
丝杆规格                                                    ∅0601
导轨类型                                            一体V型槽滚珠
精度等级                                                     P/N
产品材质                                             不锈钢电解镀镍
本体重量       0.7KG       0.7KG       0.8KG          0.9KG
精度规格解析度Full/Half                                                   2um/1um
最高速度(全步级)                                                  20mm/s
重复定位精度                                 ±0.5um   /   ±1um
负载(KG)                                                        5
平行度                                                  10um
电气规格马达类别                                                 2相/5相
品牌                                                东方/信浓
步进角°                                                1.8/0.72
感应器原点感应器                                                   有
限位感应器                                                   有
电源电压                                              DC24V
电源出线                                   日本广濑CN-RPI2S-3
