电动微调台

电动微调台

  • 所属分类: H系列
  • 浏览次数:
  • 发布日期: 2021-10-09 10:20:33
详细介绍:

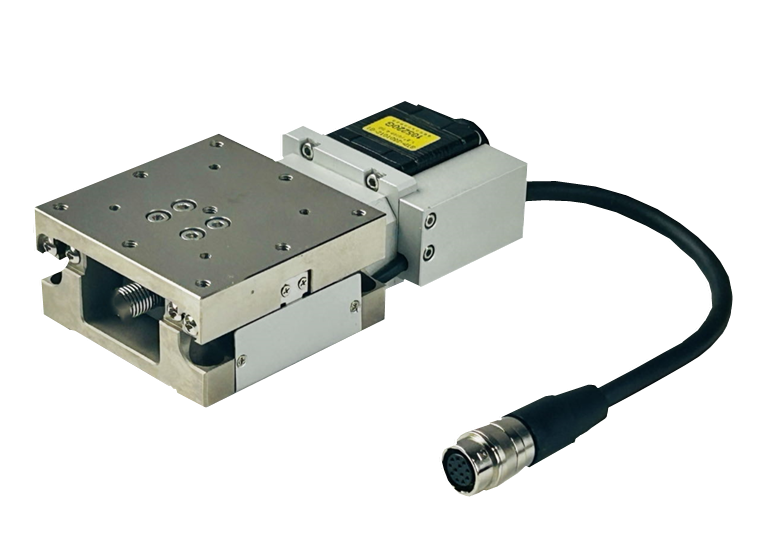

 电动滑台  HD60-20X-P2/P5

● 超薄型、小体积、高精度

● 电动微调台一体式结构设计,避免安装导轨导致的韧性公差

● 在各运动轨道加入润滑系统,提高对位平台使用的寿命及精度

● 采用SUS440C-无电解镀镍 ,有效预防变型,大幅提升使用寿命

● 实行激光干涉仪全检,保证滑台出厂精 度与质量


产品型号HD60-20X-P2/P5
结构规格台面尺寸(mm)60*60
移动行程(mm)±10
传动方式滚珠丝杆
丝杆规格∅0801
导轨类型一体V型槽滚珠
精度等级P/N
产品材质不锈钢电解镀镍
本体重量1KG
精度规格解析度Full/Half 2um/1um
最高速度(全步级)16mm/s
重复定位精度±1um
负载(KG)3
平行度10um
电气规格马达类别2相/5相
品牌东方/信浓
步进角°1.8/0.72
感应器原点感应器
限位感应器
电源电压DC24V
电源出线日本广濑CN-RPI2S-3




标签
