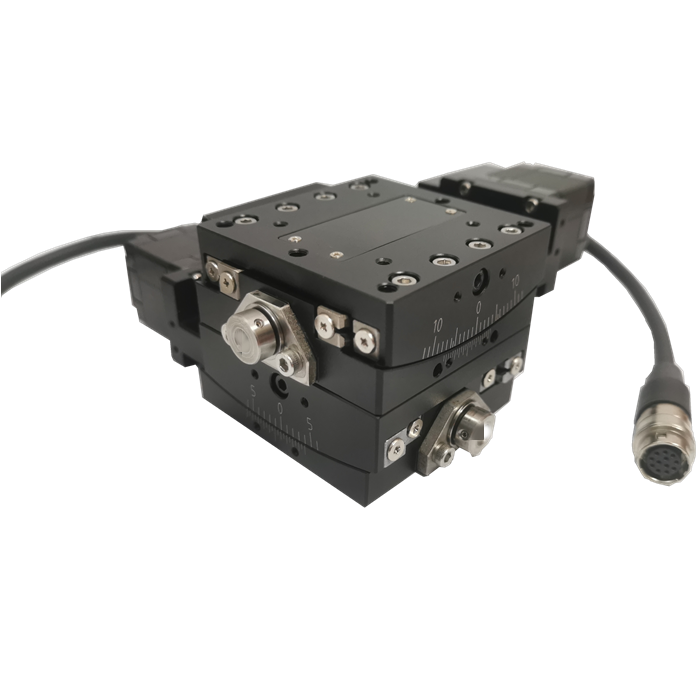

● 超薄型、小体积、高精度
● Tx&Ty微调滑台 , 滚柱丝杆设计,超薄方便客户结构空间应用
● 在各运动轨道加入润滑系统，提高自动对位平台使用的寿命及精度
● 采用铝制品氧化发黑处理- ,有效预防变型,大幅提升使用寿命
● 实行激光干涉仪全检,保证滑台出厂精 度与质量
| 产品型号 | HDC-50R-L / 镜像R | ||||

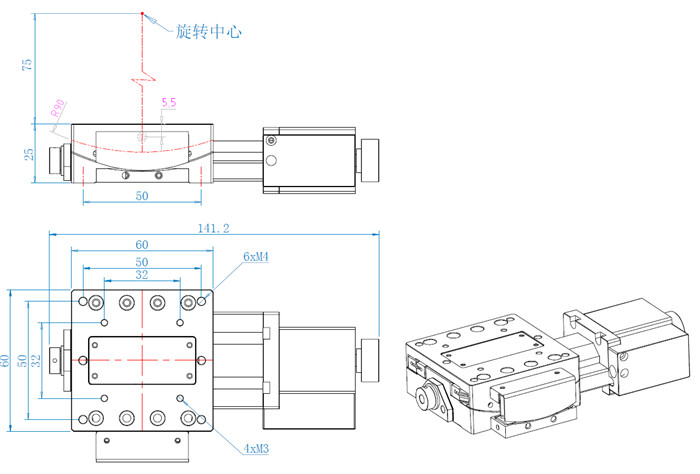

| 结构规格 | 台面尺寸(Φ) | 60 | |||
| 移动行程(°) | ±8.5 | ||||
| 中心高度(mm) | 50 / 75 / 100 | ||||
| 传动方式 | 滚珠丝杆 | ||||
| 丝杆规格 | ∅0601 | ||||
| 导轨类型 | 弧形交叉导轨 | ||||
| 精度等级 | P/N | ||||
| 产品材质 | 铝合金-黑色阳极氧化 | ||||
| 本体重量 | 0.5KG | ||||
| 精度规格 | 解析度Full/Half | 0.0067°/0.0033° | |||
| 最高速度（全步级） | 10°/s | ||||
| 重复定位精度（°） | ±0.005 | ||||
| 负载(KG) | 5 | ||||
| 平行度 | 10um | ||||
| 电气规格 | 马达 | 类别 | 2相/5相 | ||
| 品牌 | 东方/信浓 | ||||
| 步进角° | 1.8/0.72 | ||||
| 感应器 | 原点感应器 | 有 | |||
| 限位感应器 | 有 | ||||
| 电源电压 | DC24V | ||||
| 电源出线 | 日本广濑 | ||||
