UVW对位平台

UVW对位平台

  • 所属分类: 对位平台
  • 浏览次数:
  • 发布日期: 2021-03-25 14:50:13
详细介绍:

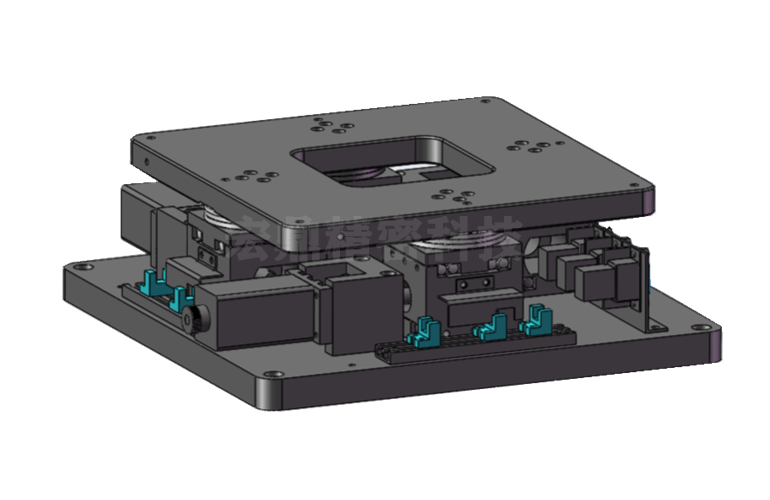

精密对位平台  XXY-200

● 超薄型、小体积、高精度
UVW对位平台中空结构设计,方便客户结构空间应用
● 在各运动轨道加入润滑系统,提高
对位平台使用的寿命及精度
● 材料表面硬质氧化处理,有效预防变型,大幅提升使用寿命
● 实行激光干涉仪全检,保证滑台出厂精 度与质量



                                              产品尺寸规格
产品尺寸(mm)上台面 200*200
下台面 250*250
高    度 85
平台级别(U P)P级/U级
重复定位精度(mm)±0.003/±0.0015
行程(mm)±5
旋转角度( ° )±3°
丝杆直径(mm)∅8
丝杆导程(mm)2
线性导轨VR2
平面度(mm)±0.02
水平负载(KG)35
本体材质铝合金
表面处理阴极亮黑
本体重量(KG)6±2%
马达类型两相步进马达28框
驱动器类型两相步进驱动器
感应器类型松下/NPN
