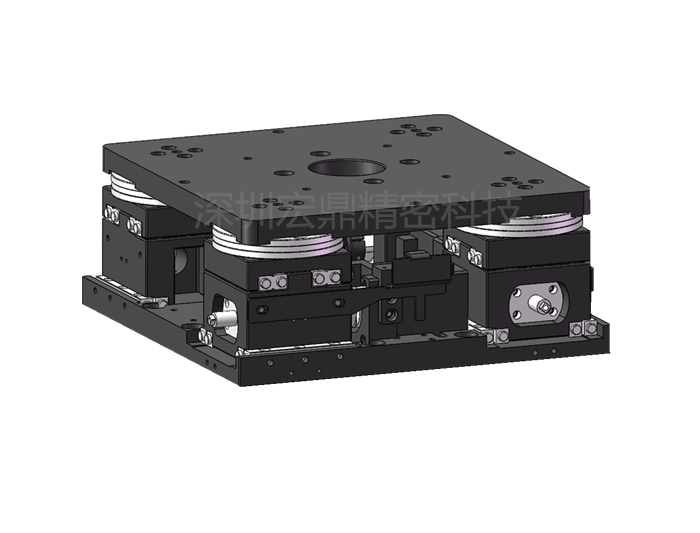

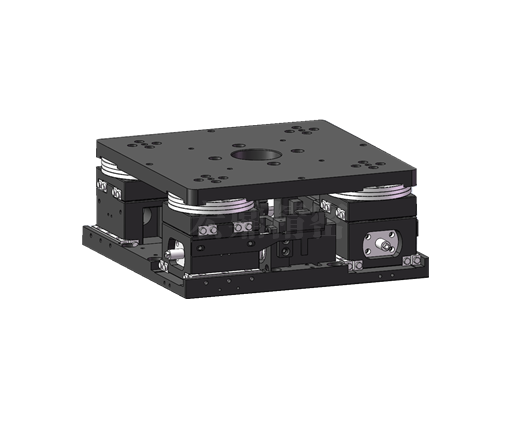

对位平台 XXY-180D
● 超薄型、小体积、高精度
● 中空结构设计,方便客户结构空间应用
● 在各运动轨道加入润滑系统，提高XXY对位平台使用的寿命及精度
● 材料表面硬质氧化处理,有效预防变型,大幅提升使用寿命
● 实行激光干涉仪全检,保证滑台出厂精 度与质量
| 产品尺寸规格 | |
| 产品尺寸（mm) | 上台面 180*180 |
| 下台面 190*190 | |
| 高 度 66 | |
| 平台级别(U P) | P级/U级 |
| 重复定位精度（mm) | ±0.003/±0.0015 |
| 行程（mm） | ±5 |
| 旋转角度（ ° ） | ±3° |
| 丝杆直径（mm) | ∅1 |
| 丝杆导程（mm) | 1 |
| 线性导轨 | VR2 |
| 平面度（mm) | ±0.02 |
| 水平负载（KG） | 35 |
| 本体材质 | 铝合金 |
| 表面处理 | 阴极亮黑 |
| 本体重量（KG） | 6±2% |
| 马达类型 | 两相步进马达 28框 |
| 驱动器类型 | 两相步进驱动器 |
| 感应器类型 | 松下/NPN |
