视觉自动对位贴合机主要应用在哪里

2022-08-25 00:00:00

  工作原理ccd视觉自动对位贴合机, 工作原理就是通过专用CCD相机、工业镜头及光源对产品上的特征位置进行拍照取像,通过图像处理机(PC机 )采集图像数据进行图像处理,并进行位置运算来判断产品的实际位置,并通过与之前设定的基准位置进行对比算出产品的实际偏移值,通过控制对位平台运动,使得产品运动到之前设定的基准位置上,以达到快速,闭环、高精度对位。


■ 主要应用CCD视觉对位系统的应用,主要体现在精准对位系统的应用上。如COG 主动对位系统,CCD视觉对位厚膜丝印机,打印机双目视觉对位系统,固晶机视觉对位操控系统打靶机操控系统,矩阵散布LED,全主动焊线视觉系统,麻将辨认机器视觉系统,条码辨认机器视觉系统,外表读数机器视觉系统连接器平整度检查系统 IC烧录机主动定位系统

■ 系统构成图ccd视觉自动对位贴合机通过对定位参照点的识别计算出被测物体在XYθ方向的偏移量,并自动控制移动平台反向移动相应的移动量,纠正被测物体的位置,实现精确自动定位。Ø 相机可安放在任意位置CCD视觉对位系统采用了先进的位置智能检测算法(Auto-Calibration),无论相机的安装方向、方位、倾斜角度、视野差异等如何变化,系统都能通过学习功能自动检测出相机位置。主要性能Ø 高精度定位,系统独自开发的EI边缘识别,可实现亚像素级的快速高精准定位。Ø ccd视觉自动对位贴合机分为视觉自动对位与贴合两部分,可独立分开工作。Ø 可任意保存各种不同型号的产品参数,方便下次再次生产使用。Ø 对位以液晶显示区与盖板油墨边为准,解决了背光组合精度而影响的贴合精度。

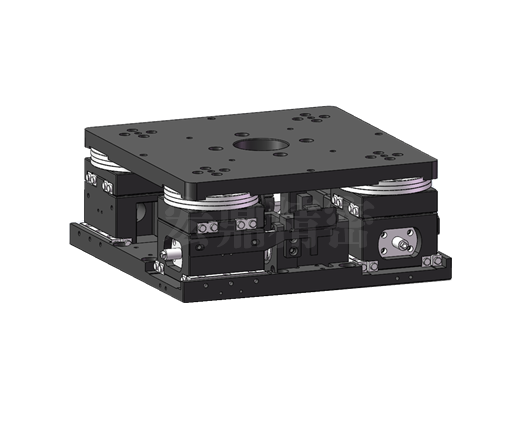

高精度对位平台
