中空对位平台

中空对位平台

  • 所属分类: 中空平台
  • 浏览次数:
  • 发布日期: 2021-03-26 14:05:42
详细介绍:

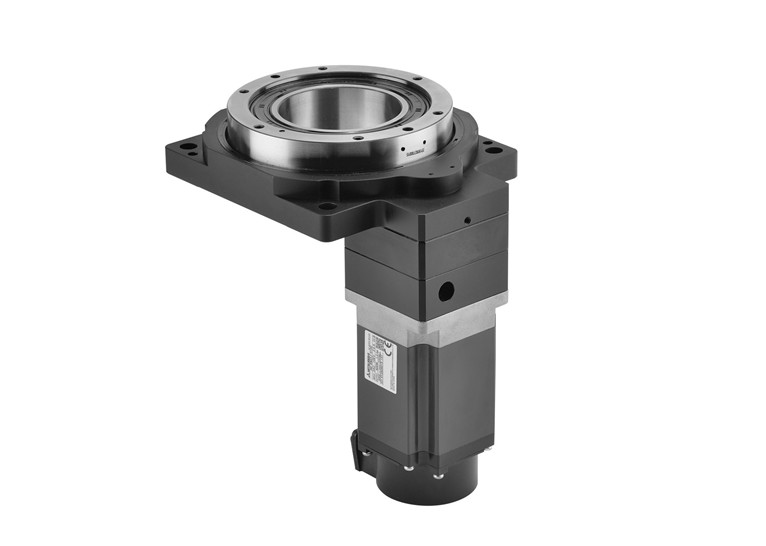

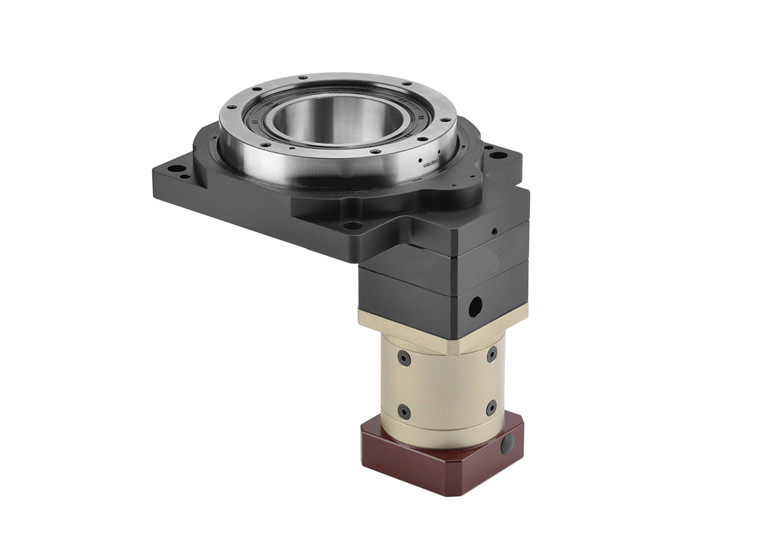

 中空旋转平台   HD200-010/018

● 小体积、高精度

● 旋转平台应用于大角度旋转工位,配合伺服电机安装

● 中空结构设计,方便客户结构空间应用

● 在轴承部位加入润滑油脂,提高旋转对位平台使用的寿命及精度



                                              产品参数表
轴承类型交叉滚子轴承
容许转矩65N.m
容许转速250rpm
减速比10:1                                       18:1
转动惯量181220*10-7KG.
容许轴向负载4000N
容许惯性力矩负荷100N.m
定位精度≤3min
重复定位精度±sec(0.001°)
旋转平台平行度±0.005MM
旋转平台同心度±0.01MM
防护等级IP40
精度寿命20000H
重量10KG

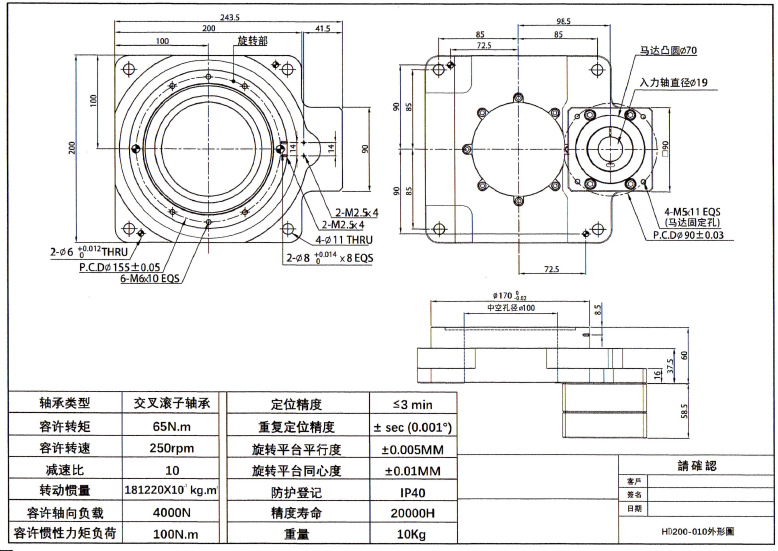

装配示意图:
