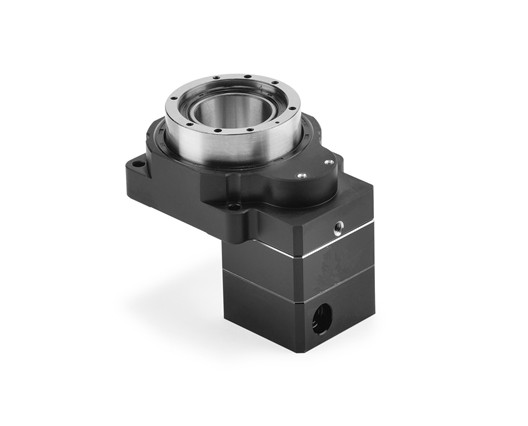

中空旋转平台   HD60-005

● 小体积、高精度

● 中空平台应用于大角度旋转工位,配合伺服电机安装

● 中空结构设计,方便客户结构空间应用
● 在轴承部位加入润滑油脂,提高旋转对位平台使用的寿命及精度



                                              产品参数表
轴承类型交叉滚子轴承
容许转矩5.2 N.m
容许转速300rpm
减速比5:1
转动惯量3507*10-7 KG.
容许轴向负载250N
容许惯性力矩负荷5 N.m
定位精度≤3min
重复定位精度±sec(0.001°)
旋转平台平行度±0.005MM
旋转平台同心度±0.01MM
防护等级IP40
精度寿命15000H
重量1KG

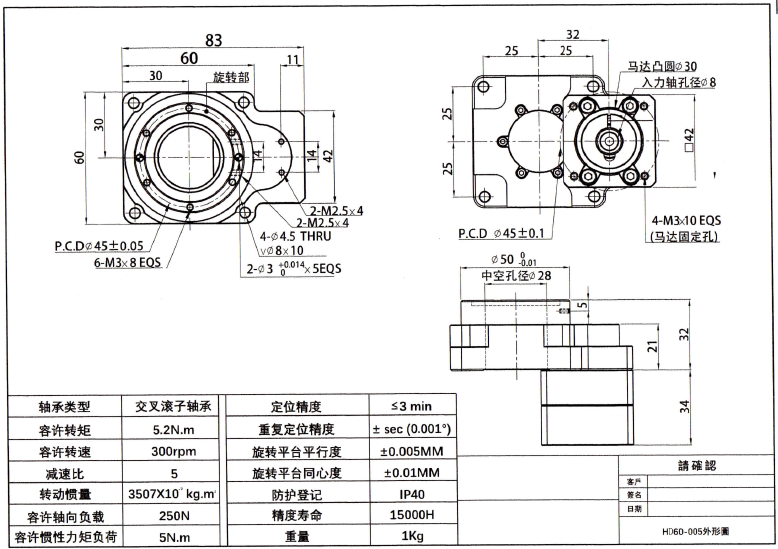

装配示意图:
