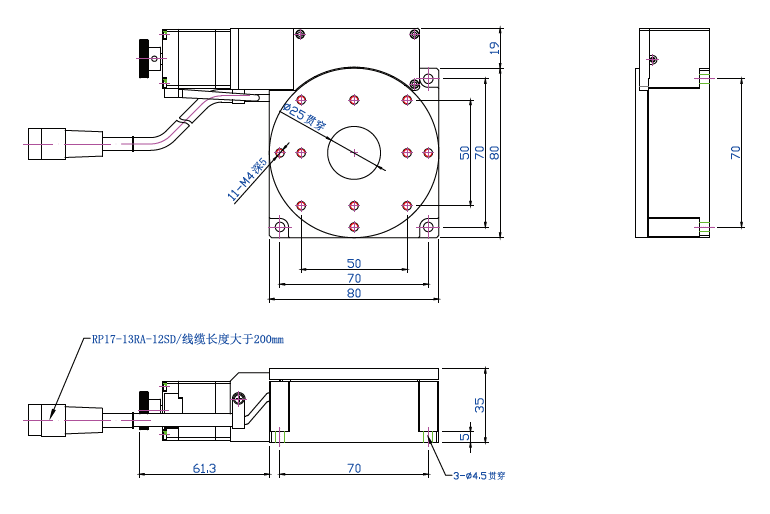

电动滑台 HD80-R16L-P2/P5
● 超薄型、小体积、高精度
● 电动旋转平台中空设计,方便客户结构空间应用
● 在各运动轨道加入润滑系统,提高自动对位平台使用的寿命及精度
● 材料表面硬质氧化处理 ,有效预防变型,大幅提升使用寿命
● 实行激光干涉仪全检,保证滑台出厂精 度与质量
产品型号 | HD40-R10L-P2/P5 | ||||
结构规格 | 台面尺寸(Φ) | 80 | |||
移动行程(°) | ±5 | ||||
传动方式 | 滚珠丝杆 | ||||
丝杆规格 | ∅0601 | ||||
导轨类型 | 一体弧形槽 球轴承 | ||||
精度等级 | P/N | ||||
产品材质 | 铝合金-黑色阳极氧化 | ||||
本体重量 | 0.4KG | ||||
精度规格 | 解析度Full/Half | 0.0067°/0.0033° | |||
最高速度(全步级) | 30°/s | ||||
重复定位精度(°) | ±0.005 | ||||
负载(KG) | 3.5 | ||||
平行度 | 10um | ||||
电气规格 | 马达 | 类别 | 2相/5相 | ||
品牌 | 东方/信浓 | ||||
步进角° | 1.8/0.72 | ||||
感应器 | 原点感应器 | 有 | |||
限位感应器 | 有 | ||||
电源电压 | DC24V | ||||
电源出线 | 日本广濑CN-RPI2S-3 |
